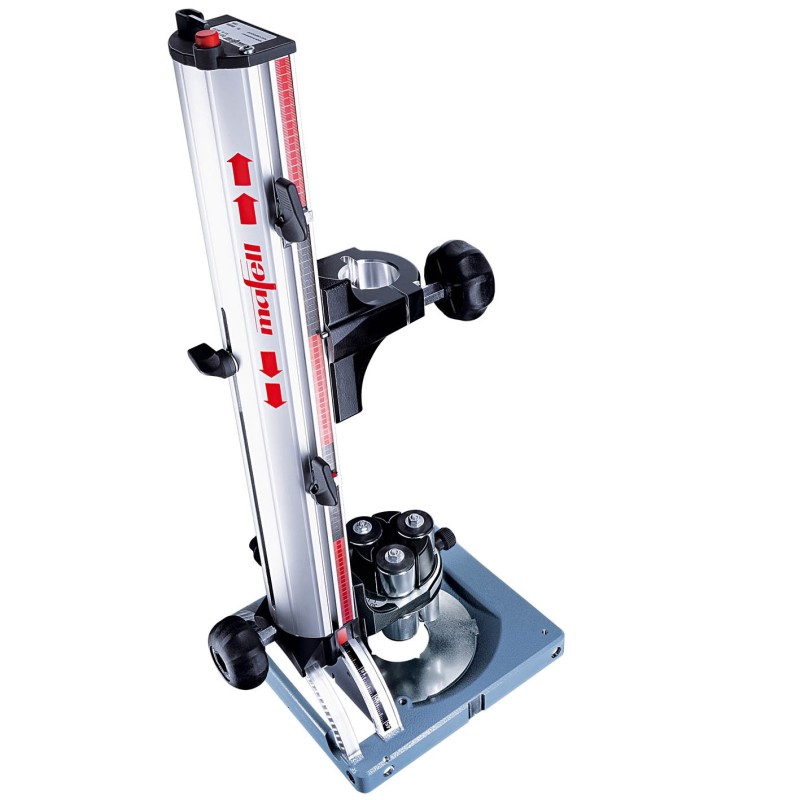

MAFELL BST 650 S urbšanas stacija

MAFELL BST 650 S urbšanas stacija ir paredzēta īpaši precīzai urbšanai masīvkokā un līmētā kokā. Izturīgā, bet vieglā alumīnija profila kolonna un vienas kolonnas vadotne nodrošina labu pārskatāmību uz iezīmējuma līniju un urbja galu, kā arī pietiekami daudz vietas instrumenta nomaiņai. Konstrukcija palīdz novērst urbja sasvēršanos urbšanas laikā.

Svarīga stacijas īpašība ir 80 mm augstā urbja vadotne ar sešiem rullīšiem un nepārtraukti regulējamu, varavīksnenes tipa mehānismu. Rullīši precīzi vada urbi un palīdz novērst tā novirzīšanos, padarot BST 650 S piemērotu prasīgiem precīzas un sērijveida urbšanas darbiem.

S versijas kolonnu var pagriezt 45° uz abām pusēm, bet nepieciešamo leņķi var precīzi iestatīt pēc skalas. 0° pozīciju iespējams fiksēt, un urbja gals pamatnes līmenī veido pagrieziena asi. Tādēļ iezīmējuma indikatori ir izmantojami arī slīpas urbšanas pozīcijā.

Regulējama polietilēna troses atvilkšanas sistēma ļauj pielāgot atvilkšanas spēku atbilstoši darba pozīcijai. Tas ir īpaši noderīgi horizontālai urbšanai, kur mazāks atvilkšanas spēks atvieglo darbu. Pēc urbšanas slīdnis automātiski atgriežas sākuma pozīcijā.

Atkārtotiem urbumiem un urbumu shēmām ievietojamo plāksni var aizstāt ar papildaprīkojuma kopēšanas ieliktni, ko iespējams izmantot kopā ar urbšanas šabloniem. Iezīmējuma rievas palīdz precīzi pozicionēt urbi, bet papildaprīkojuma paralēlais vadotnis ar sānu atduri ir piemērots sērijveida ražošanai, tostarp gala šķiedras urbšanai. Urbšanas dziļumu var ātri un precīzi iestatīt pēc skalas.

BST 650 S paredzēta urbjmašīnām ar 43 mm stiprinājuma kaklu. Maksimālais instrumenta diametrs 0° pozīcijā ir 130 mm, bet 45° pozīcijā – 100 mm. Ar maksimālo urbšanas dziļumu 455 mm un urbja garumu 650 mm stacija ir piemērota prasīgiem kokapstrādes darbiem, kuros nepieciešama precīza un atkārtojama urbšana.

Tehniskie dati

• Artikula numurs: 961216
• Maks. instrumenta diametrs pie 0°: 130 mm
• Maks. instrumenta diametrs pie 45°: 100 mm
• Urbja vadotnes stiprinājuma diapazons: 8–30 mm
• Pagriešanas diapazons: ±45°
• Stiprinājuma kakls: 43 mm
• Maks. urbja garums: 650 mm
• Maks. urbšanas dziļums: 455 mm
• Svars: 5,4 kg

Komplektācija

• 1 × BST 650 S urbšanas stacija
• 1 × ievietojamā plāksne
• 1 × lietošanas instruments turētājā uz iekārtas
• 1 × lietošanas instrukcija
• 1 × drošības norādījumu buklets
