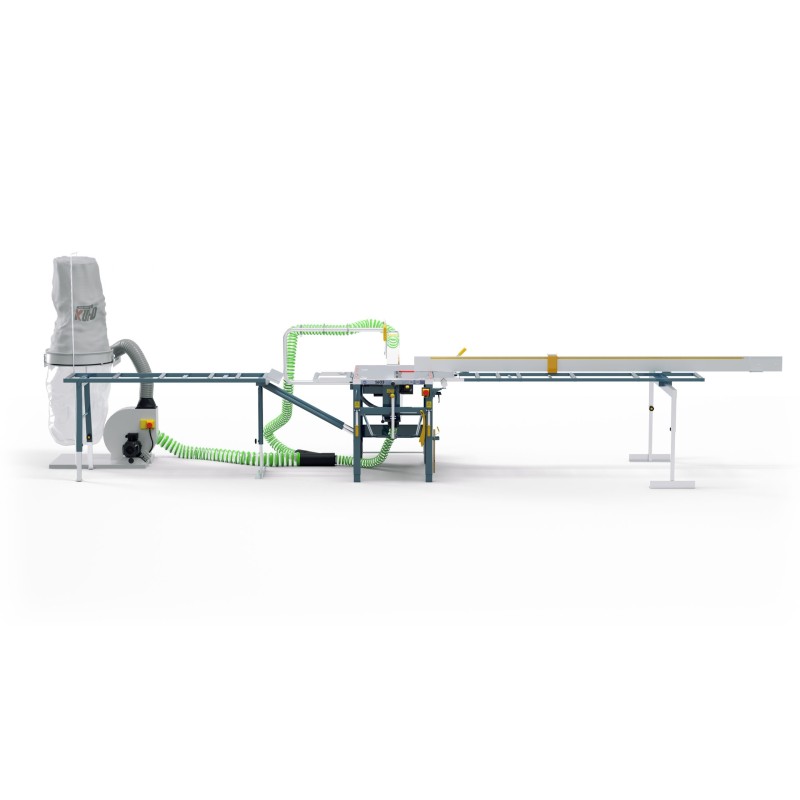

Gjerde 1603 uzticama izvēle būvlaukumam

Gjerdesagen® 1603 ir uzticams un jaudīgs zāģis būvniecības un rūpniecības vajadzībām ar lielu griešanas jaudu un īpaši stabilu konstrukciju. Visas funkcijas ir viegli pieejamas un ergonomiski izvietotas.

Zāģis aprīkots ar jaudīgu 3,6 kW motoru, kura pārslēdzamais barošanas spriegums ļauj izmantot gan 230 V, gan 400 V trīsfāžu strāvu. Ātrās savienošanas vadotne nodrošina vienkāršu un bezinstrumentu montāžu un demontāžu.

Efektīvai putekļu un skaidu nosūkšanai paredzēti pieslēgumi Ø100 mm pie zāģa diska korpusa un Ø50 mm pie augšējā plastmasas aizsarga.

Standarta aprīkojums

• 3 mm polikarbonāta aizsargs ar Ø50 mm nosūkšanas pieslēgumu
• Zāģa disks Ø400 mm – Z40
• Šķēlējasmens
• Motors ar bremzi
• Rullīšu mehānisms
• Vadotne ar mērlenti un ātro savienojumu
• Atbalsta rullis
• Regulējami cinkoti kāju pagarinājumi
• Fiksētu gala atduru sistēma biežāk izmantotajiem leņķiem

Papildaprīkojums

• Regulējams rullīšu galds ar atbalsta statīvu
• 2,6 m alumīnija atdure ar materiāla ierobežotāju
• Fiksēts rullīšu galds
• Teleskopisks pagarinājums līdz 3,8 m
• 3 m alumīnija atdure fiksētajai pusei
• Transportēšanas riteņi
• Skaidu nosūkšanas sistēma

Tehniskie dati

• Darba galda izmērs: 640 × 930 mm
• Darba augstums: 850–900 mm
• Svars: 139 kg
• Zāģa disks: cietsakausējuma zobi, Z=40, 400 × Ø30 × 2,5 mm
• Šķēlējasmens: rūdīts tērauds, 3,0 mm
• Griešanas dziļums: 148 mm pie 90°, 90 mm pie 45°
• Motors: 3 fāzes, 3,6 kW, 230 V / 400 V
• Motora apgriezieni: 2800 apgr./min.
• Vārpstas ātrums: 2200 apgr./min.
• Perifērijas ātrums: 48 m/s
• Barošanas kabelis: 230 V – 4 × 1,5 mm²; 400 V – 5 × 1,5 mm²
• Drošinātāji: 16 A
• Motora aizsardzība: 230 V – 16 A; 400 V – 10 A
• Termiskā aizsardzība: ir
• Piedziņas tips: 3 × XPZ 9,5 × 875 QP siksnas
• Trokšņa līmenis: 84,4 dB tukšgaitā, 88 dB slodzē
