Celtniecības zāģis Gjerde 1603, 230/400V

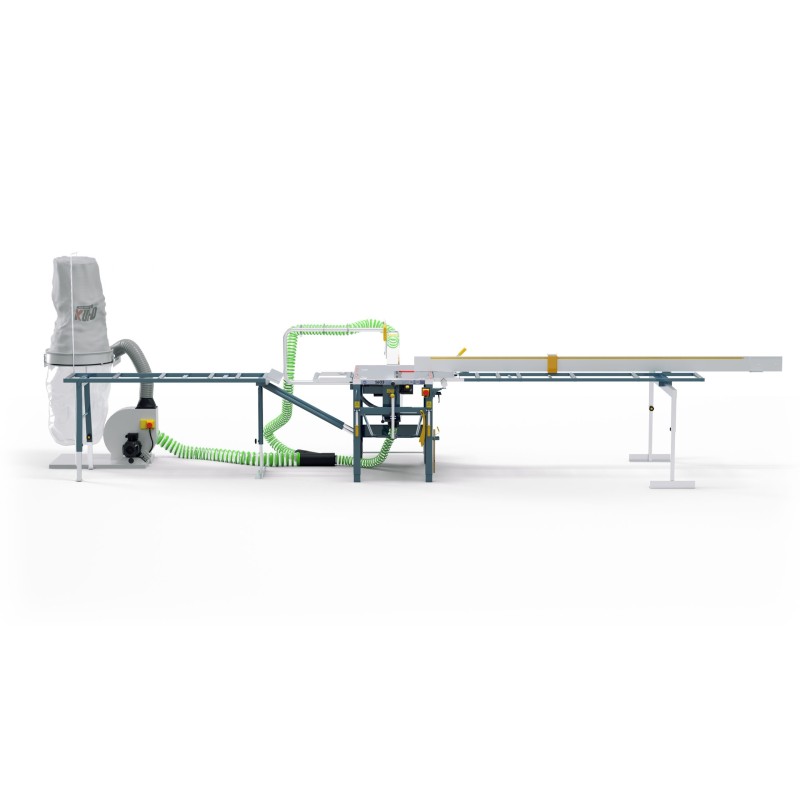

Gjerde 1603 – uzticama izvēle būvlaukumam

Gjerdesagen® 1603 ir uzticams darba līdzeklis būvniecības un rūpniecības nozarē – ar lielu griešanas jaudu un ārkārtīgi stabila konstrukcija. Visas funkcijas ir viegli pieejamas un ergonomiski izvietotas.

Zāģis aprīkots ar jaudīgu 3,6 kW motoru, kura maināms barošanas spriegums ļauj izmantot gan 230 V, gan 400 V 3-fāzu strāvu. Ātra savienojuma vadotne padara uzstādīšanu un demontāžu vienkāršu un neprasa instrumentus.

Efektīvai putekļu noņemšanai ir pieejami savienojuma porti: Ø100 mm zāģa kārbā un Ø50 mm plastmasas augšējais aizsargs – piemēroti savienošanai ar skaidu noņemšanas sistēmu.

STANDARTA APRIKOJUMS

• 3 mm polikarbonāta kupols ar putekļu savienojuma portu (Ø 50 mm)
• Zāģas disks Ø 400 mm – Z40
• Griešanas starplika turētājs (spaltekniv)
• Motors ar bremzi
• Ritentiņu mehānisms
• Vadotne ar mērlenti un ātro savienojumu
• Atbalsta ritenis
• Regulējamas cinkotas kāju pagarinājumi
• Fiksēta gala stoppa sistēma visbiežāk izmantotajos leņķos

PAPILDUS APRIKOJUMS

• Regulējama rullīšu galda ar atbalsta pēdu
• 2,6 m aluminija ierobežotājs ar materiāla stoperi
• Fiksēta rullīšu galds
• Teleskopiskais pagarinājums līdz 3,8 m regulējamai pusei
• Fiksēta rullīšu galds
• 3 m aluminija ierobežotājs fiksētai pusei
• Transportēšanas riteņi
• Skaidu noņemšanas sistēma

TEHNISKIE DATI

• Darbagalda izmēri: 640 mm x 930 mm
• Darba augstums: 850 – 900 mm
• Svars: 139 kg
• Zāģa disks: materiāls: cietmetāla zobi (Z=40) 400 mm x Ø 30 mm x 2,5 mm
• Griešanas starplika turētājs: sacietējis tērauds 3,0 mm
• Griešanas dziļums: 148 mm pie 90° (vertikāli), 90 mm pie 45° (slīpi)
• Motorss: 3-fāzisks: 3,6 kW, 230 V / 400 V
• Motorss apgriezieni: 2800 rpm
• Spindļa apgriezienu ātrums: 2200 rpm
• Perifērais ātrums: 48 m/s (standarta disks)
• Elektriskās vadītlas ieteikumi: 230 V: 4 x 1,5 mm²; 400 V: 5 x 1,5 mm²
• Drošinātāji: 16 A
• Motorss aizsardzības iestatījumi: 230 V: 16 A; 400 V: 10 A
• Motorss ar termoaizsardzību
• Pārnesumu veids: 3 x striķa siksnas XPZ 9,5 x 875 QP
• Trokšņa līmenis saskaņā ar direktīvu 2006/42/EC: Bezu slodze: 84,4 dB, Slodzes laikā: 88 dB
