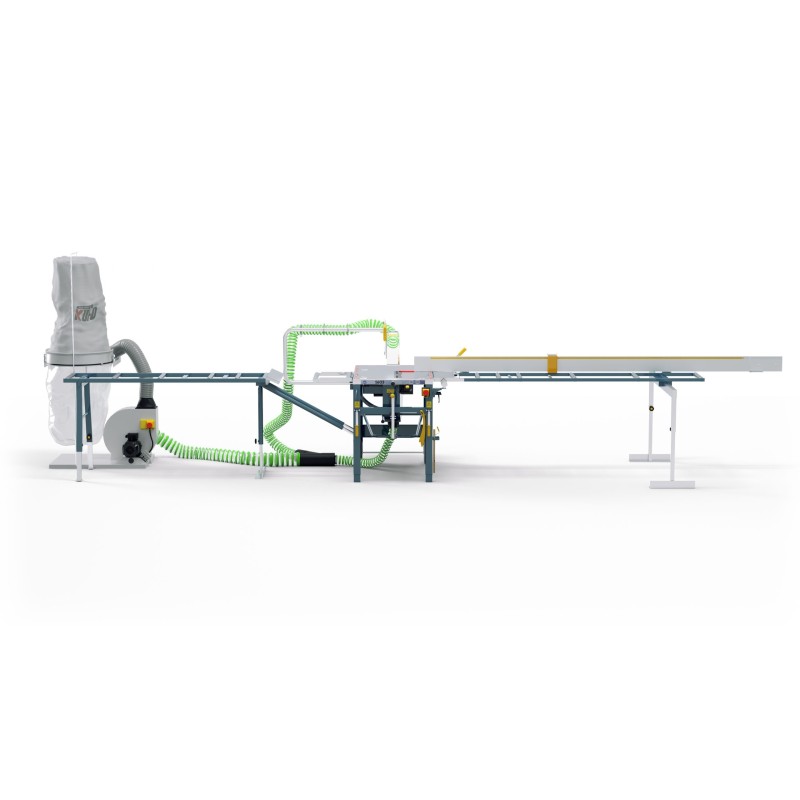

Ehitussaag Gjerde 1603, 3-400V

Gjerde 1603 – töökindel valik ehitusplatsile

Gjerdesagen® 1603 on ehitus- ja tööstusvaldkonna usaldusväärne tööloom – suure lõikevõimsuse ja äärmiselt stabiilse konstruktsiooniga. Kõik funktsioonid on kasutajale hõlpsasti ligipääsetavad ja ergonoomiliselt paigutatud.

Saag on varustatud võimsa 3,6 kW mootoriga, mille ümberlülitatav toitepinge võimaldab kasutada nii 230 V kui ka 400 V 3-faasilist voolu. Kiirühendusega juhtsiin teeb paigaldamise ja lahtivõtmise lihtsaks ning tööriistavabaks.

Tõhusaks tolmu eemaldamiseks on olemas ühenduspesad: Ø100 mm saekettakastil ja Ø50 mm plastist ülemisel kaitsel – sobivad laastueemaldussüsteemiga ühendamiseks.

STANDARDVARUSTUS

• Kuppel 3 mm polükarbonaadist koos tolmuärastusühendusega (Ø 50 mm)
• Saeketas Ø 400 mm – Z40
• Lõikevahe hoidja (spaltekniv)
• Mootor piduriga
• Rullmehhanism
• Juhtsiin mõõdulindi ja kiirühendusega
• Tugirull
• Reguleeritavad tsingitud jalapikendused
• Fikseeritud lõppstoppide süsteem kõige sagedamini kasutatavates nurkades

LISAVARUSTUS

• Reguleeritav rull-laud koos tugipukiga
• Alumiiniumist piiraja 2,6 m koos materjalistopperiga
• Fikseeritud rull-laud
• Teleskooppikendus kuni 3,8 m reguleeritavale küljele
• Fikseeritud rull-laud
• Alumiiniumist piiraja 3 m fikseeritud küljele
• Transpordirattad
• Laastueemaldussüsteem

TEHNILISED ANDMED

• Töölaua mõõdud: 640 mm x 930 mm
• Töökõrgus: 850 – 900 mm
• Kaal: 139 kg
• Saeketas: materjal: kõvasulamhammastega (Z=40) 400 mm x Ø 30 mm x 2,5 mm
• Lõikevahe hoidja:karastatud teras 3,0 mm
• Lõikesügavus: 148 mm @ 90° (püstlõige), 90 mm @ 45° (kaldenurk)
• Mootor: 3-faasiline: 3,6 kW, 230 V / 400 V
• Mootori pöörded: 2800 p/min
• Spindli kiirus: 2200 p/min
• Perifeerne kiirus: 48 m/s (standardketas)
• Toitekaabli soovitused: 230 V: 4 x 1,5 mm²; 400 V: 5 x 1,5 mm²
• Kaitsmed: 16 A
• Mootorikaitse seaded: 230 V: 16 A; 400 V: 10 A
• Mootoril termokaitse
• Ülekande tüüp: 3 x kilerihm XPZ 9,5 x 875 QP
• Müratase vastavalt direktiivile 2006/42/EC: Tühikäik: 84,4 dB, Koormuse all: 88 dB
