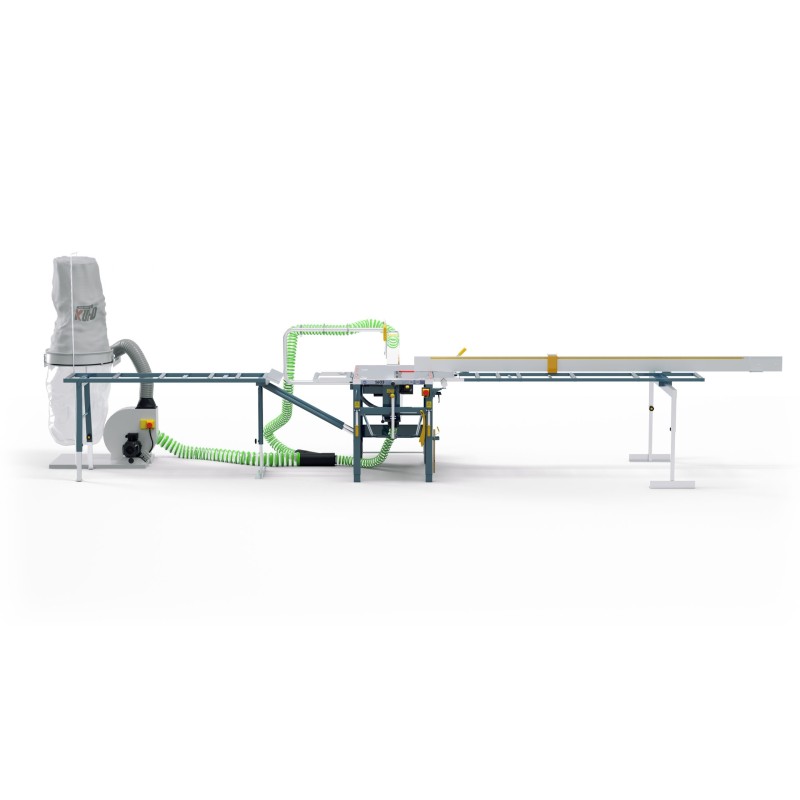

Rakennussaha Gjerde 1603, 230/400V

Gjerde 1603 – luotettava valinta rakennustyömaalle

Gjerdesagen® 1603 on rakennus- ja teollisuusalalla luotettava työjuhta – suurella leikkauskyvyllä ja erittäin vakaa rakenne. Kaikki toiminnot ovat käyttäjän helposti saavutettavissa ja ergonomisesti sijoitettuja.

Saha on varustettu tehokkaalla 3,6 kW moottorilla, jonka vaihdettava syöttöjännite mahdollistaa käytön sekä 230 V että 400 V kolmivaiheisella virralla. Nopea liitäntäkisko tekee asennuksesta ja purkamisesta helppoa ja työkalutonta.

Tehokkaaseen pölynpoistoon on varustettu liitäntäkohdat: Ø100 mm sahakotelossa ja Ø50 mm muovisessa yläsuojassa – sopivat lastunpoistojärjestelmään liitettäviksi.

VAKIOVARUSTEET

• Kupu 3 mm polykarbonaatista pölynpoistoliitäntä (Ø 50 mm)
• Sahanterä Ø 400 mm – Z40
• Viilunpidike (spaltekniv)
• Jarrullinen moottori
• Rullamekanismi
• Opasraide mittanauhalla ja pikaliitännällä
• Tukirulla
• Säädettävät sinkityt jalat
• Kiinteä loppustoppijärjestelmä yleisimmin käytetyissä kulmissa

LISÄVARUSTEET

• Säädettävä rullapöytä tukitolpalla
• Alumiininen rajain 2,6 m materiaalitopperilla
• Kiinteä rullapöytä
• Teleskooppipidennys jopa 3,8 m säädettävälle puolelle
• Kiinteä rullapöytä
• Alumiininen rajain 3 m kiinteälle puolelle
• Kuljetuspyörät
• Lastunpoistojärjestelmä

TEKNISET TIEDOT

• Työpöydän mitat: 640 mm x 930 mm
• Työkorkeus: 850 – 900 mm
• Paino: 139 kg
• Sahanterä: materiaali: kovametallihampailla (Z=40) 400 mm x Ø 30 mm x 2,5 mm
• Viilunpidike: karkaistua terästä 3,0 mm
• Leikkaussyvyys: 148 mm @ 90° (pystyleikkaus), 90 mm @ 45° (kallistuskulma)
• Moottori: kolmivaiheinen: 3,6 kW, 230 V / 400 V
• Moottorin kierrokset: 2800 r/min
• Karan nopeus: 2200 r/min
• Kehänopeus: 48 m/s (standarditerä)
• Syöttökaapelin suositukset: 230 V: 4 x 1,5 mm²; 400 V: 5 x 1,5 mm²
• Sulakkeet: 16 A
• Moottorisuojauksen asetukset: 230 V: 16 A; 400 V: 10 A
• Moottorin termosuoja
• Vetotyyppi: 3 x kiilahihna XPZ 9,5 x 875 QP
• Melutaso direktiivin 2006/42/EC mukaan: Tyhjäkäynti: 84,4 dB, Kuormituksella: 88 dB
