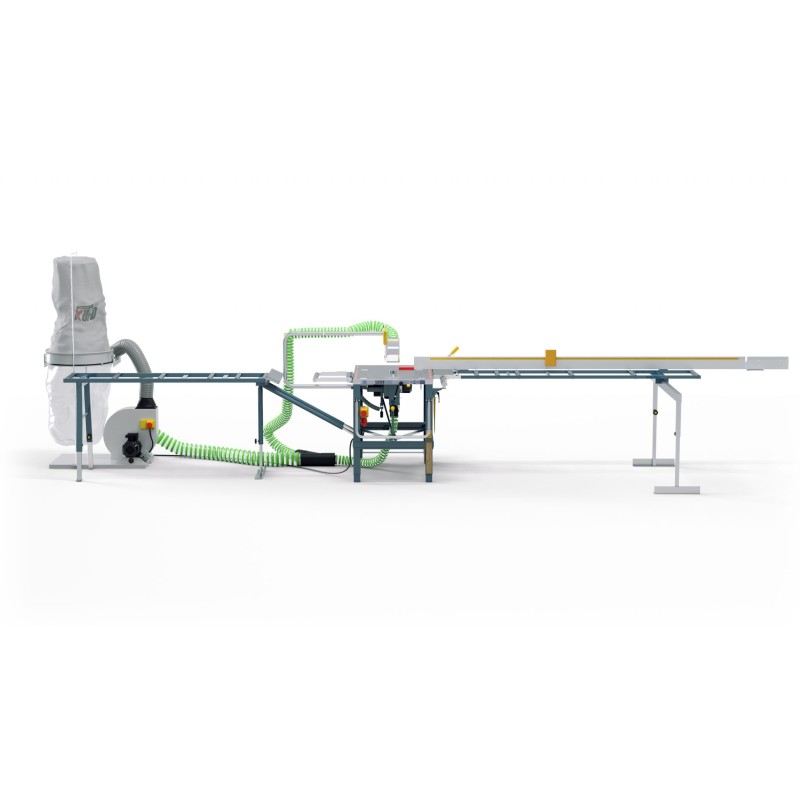

kopija Celtniecības zāģis Gjerde 1203, 1 fāze, 230V

Gjerdesagen® 1203 – Norvēģijas mājas būvētāju favorīts, piemērots visiem uzdevumiem būvlaukumā.

Zāģim ir vienkāršs ātras noņemšanas savienojums, kas ļauj ātri salikt un izjaukt regulējamu ruļļu galdu bez instrumentiem, turklāt to var sadalīt, lai atvieglotu transportēšanu.

Gjerdesagen® 1203 ir visvairāk pārdotais būvniecības zāģis Norvēģijā. Tam ir augsta atlikuma vērtība tirgū. Zāģis ir aprīkots ar fiksētiem stoperiem biežāk izmantotajiem leņķiem: 0, 45 un 90 grādi.

Regulējams un fiksēts ruļļu galds ar alumīnija vadotni palielina zāģa ietilpību.

Zāģis ietver arī Ø50 mm putekļu savākšanas atveres gala zāģa blokam un plastmasas augšējam vākam, lai pieslēgtos putekļsūcēju sistēmām.

Tehniskie dati

• Galds: 520 mm x 780 mm
• Transportsaugstums: 650 mm
• Augstums ar kāju: 880 mm
• Svars: 95 kg
• Zāģa disks: Z=30, Diametrs: 300 mm, Centrale: Ø 30 mm, Zobu platums: 3,2 mm, Diska biezums: 2,2 mm
• Griešanas augstums:
  • 104 mm 90° leņķī (vertikāli)
  • 70 mm 45° leņķī (slīpi)
• dzinējs:
  • 1-fāzes: 2,2 kW-230 V
  • 3-fāzes: 1,5 kW-230 V
  • 3-fāzes: 1,5 kW-400 V
• Dzinēja apgriezieni: 2800 apgr./min
• Spindulis ātrums: 2700 apgr./min
• Perifēriskais ātrums: 43 m/s ar parasto gala zāģi
• Kabeļa dimensijas:
  • 1-fāzes 2,5 mm², ieteicamais maksimālais garums 20 m
  • 3-fāzes 1,5 mm², ieteicamais maksimālais garums 20 m
• Drošinātāju izmēri:
  • 1-fāzes 16A
  • 3-fāzes 10A
• Dzinēja aizsardzības iestatījumi:
  • 1-fāzes 14A
  • 3-fāzes 230V 9A
  • 3-fāzes 400V 4,5A
• Dzinēja termoaizsardzība
• Pārnesumi:
  • 1-fāzes 1 gab. siksnas XPZ 9,5 x 772 QP
  • 3-fāzes 2 gab. siksnas XPZ 9,5 x 772 QP
• Trokšņa līmenis 2006/42/EC: Bez slodzes: 83,6 dB, Ar slodzi: 87,5 dB

KOMPLEKTS

• Kupols no 3 mm polikarbonāta
• Putekļsūcēja pieslēgums Ø50 mm
• Zāģa disks Ø 300 mm – Z30
• Dzinējs ar bremzi
• Atbalsta ruļlis
• Vadotne-profila mērīšanas zona ar ātru savienojumu
• Atņemama pamatne

PAPILDIERĪCES

• Regulējams ruļļu galds ar atbalsta kāju
• Alumīnija profils 2,6 m ar materiāla pretestību
• Fiksēts ruļļu galds
• Teleskopiski izbīdāma sānu daļa 3,8 m ar regulējamu sānu daļu
• Alumīnija profils 3 m fiksētai sānu daļai
• Transportsriteni
• Kokmateriālu savākšanas sistēmas
