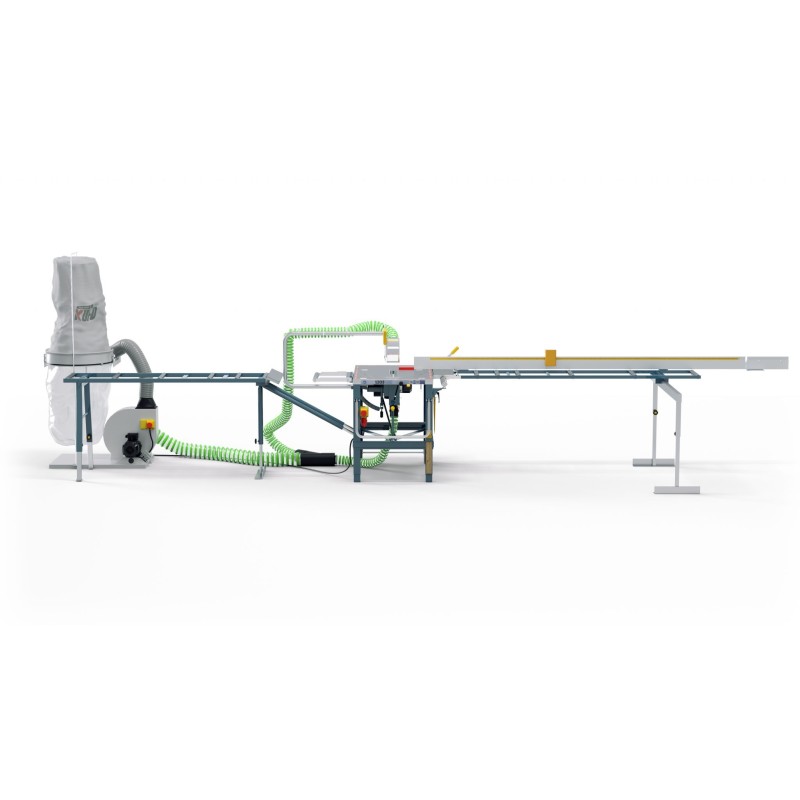

Būvniecības zāģis Gjerde 1203, 1 fāze, 230V

Gjerdesagen® 1203 – Norvēģijas mājas būvētāju favorīts, piemērots visu uzdevumu izpildei būvlaukumā.

Zāģim ir ātra demontāžas savienojums, kas ļauj ātri salikt un atspraust regulējamo ruļļu galdu bez instrumentiem, kā arī to viegli sadalīt transportēšanai.

Gjerdesagen® 1203 ir visvairāk pārdotais būvzāģis Norvēģijā. Tam ir augsta atlikuma vērtība. Zāģis ir aprīkots ar fiksētiem ierobežotājiem visbiežāk lietotajiem leņķiem: 0, 45 un 90 grādi.

Regulējamais un fiksētais ruļļu galds ar alumīnija vadotni paplašina zāģa jaudu.

Zāģis ietver arī Ø50 mm putekļu savākšanas atveres galaproduktu kārbai un plastmasas augšējam vākam, lai pieslēgtos putekļu sūcēju sistēmām.

Tehniskie dati

• Galds: 520 mm x 780 mm
• Transportēšanas augstums: 650 mm
• Augstums ar kāju: 880 mm
• Svars: 95 kg
• Zāģa disks: Z=30, Diametrs: 300 mm, Centrālais caurums: Ø 30 mm, Zobu platums: 3,2 mm, Diska biezums: 2,2 mm
• Griešanas augstums:
  • 104 mm pie 90° leņķa (vertikāli)
  • 70 mm pie 45° leņķa (slīpi)
• Dzinējs:
  • 1-fāzes: 2,2 kW-230 V
  • 3-fāzes: 1,5 kW-230 V
  • 3-fāzes: 1,5 kW-400 V
• Dzinēja apgriezieni: 2800 apgr./min
• Sprindzis ātrums: 2700 apgr./min
• Perifēriskais ātrums: 43 m/s ar parasto galaproduktu zāģa
• Kabeļa izmēri:
  • 1-fāzes 2,5 mm², ieteicamais maksimālais garums 20 m
  • 3-fāzes 1,5 mm², ieteicamais maksimālais garums 20 m
• Aizsardzības slēdža izmēri:
  • 1-fāzes 16A
  • 3-fāzes 10A
• Dzinēja aizsardzības iestatījumi:
  • 1-fāzes 14A
  • 3-fāzes 230V 9A
  • 3-fāzes 400V 4,5A
• Dzinēja termoaizsardzība
• Pārnesumi:
  • 1-fāzes 1 gab. jostas XPZ 9,5 x 772 QP
  • 3-fāzes 2 gab. jostas XPZ 9,5 x 772 QP
• Trokšņa līmenis saskaņā ar 2006/42/EK: tukšgaitā: 83,6 dB, slodzē: 87,5 dB

KOMPLEKTS

• Kupols no 3 mm polikarbonāta
• Putekļsūcēja pieslēgums Ø50 mm
• Zāģa disks Ø 300 mm – Z30
• Dzinējs ar bremzi
• Atbalsta ruļļi
• Vadotnes profils ar mērīšanas zonu un ātru savienojumu
• Noņemama pamatne

PAPILDUS APRĪKOJUMS

• Regulējams ruļļu galds ar atbalsta kāju
• Alumīnija profils 2,6 m ar materiāla aizbāzni
• Fiksēts ruļļu galds
• Teleskopisks paplašināms sāns 3,8 m regulējamai sānai
• Alumīnija profils 3 m fiksētai pusei
• Transporta riteņi
• Koka atkritumu savākšanas sistēma

Rezerves daļu zīmējums (spied šeit)

Papildus aprīkojuma zīmējums (spied šeit)
