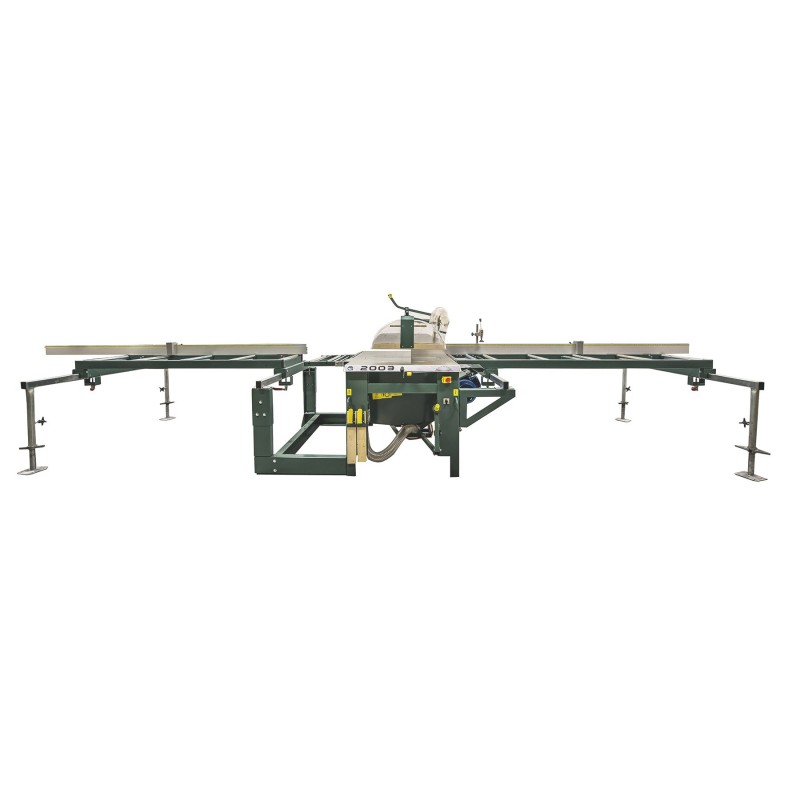

Rakennussaha Gjerde 2003, 7,5 kW, 400V

Gjerde 2003 – raskastekninen voimatekijä puuteollisuudessa

Gjerdesagen® 2003 on Gjerden tuotesarjan painava malli, joka on suunniteltu kestämään vaativimmissakin työolosuhteissa.

Se on ihanteellinen kiinteään käyttöön puuteollisuudessa, esimerkiksi hirsitalojen rakentamisessa, kattoristikoiden valmistuksessa ja kaikkialla, missä tarvitaan voimakasta ja kestävää sahajalustaa suurten mittojen leikkaamiseen.

Laite on helppokäyttöinen – molemmille sivuille voidaan asentaa vahvoja säädettäviä rullapöytiä, jotka mahdollistavat suurikokoisten raaka-aineiden käsittelyn.

Lisävarusteena saatavilla oleva laserlinja auttaa näkemään leikkaussuunnan tarkasti – varmistaen tarkan ja nopean työskentelyn.

VAKIOVARUSTUS

• Kupla 3 mm polykarbonaatista pölynpoistoyhteydellä (Ø 80 mm)
• Terä Ø 550 mm – Z54
• Leikkuuvälin pidike (spaltekniv)
• Moottori jarrulla
• Rullamekanismi
• Opaskisko mittanauhalla ja pikakytkennällä
• Tukirulla
• Kiinteä loppustoppien järjestelmä yleisimmin käytetyille kulmille

LISÄVARUSTUS

• Säädettävä rullapöytä oikealle, 2,6 m
• Säädettävä rullapöytä vasemmalle, 2 m
• Tukiteline säädettäville ja kiinteille rullapöydille
• Alumiinirajaaja 3 m tai 5 m (oikealle/vasemmalle puolelle)
• Jatkopöytä 2 m (oikealle/vasemmalle puolelle)
• Lastuamisjärjestelmä
• Laserlinja leikkausasennon tarkkaan näyttämiseen

TEKNISET TIEDOT

• Työpöydän mitat: 920 mm x 1350 mm
• Työkorkeus: 900 mm
• Paino: 350 kg
• Terä: kovametallihampaisilla (Z=54) 550 mm x Ø 30 mm x 3,2 mm
• Leikkuuvälin pidike: karastettu teräs: 3,5 mm
• Leikkaussyvyys: 200 mm @ 90° (pystysuunnassa), 135 mm @ 45° (kaltevuudessa)
• Moottori: 3-vaiheinen: 7,5 kW, 400 V
• Moottorin kierrosluku: 2800 r/min
• Spindelin nopeus: 1650 r/min
• Ympärynopeus: 47 m/s (standarditerä)
• Virtakaapeli: 5 x 2,5 mm²
• Sulakkeen koko: 32 A
• Moottorisuoja: 10 A
• Moottorin lämpösuoja
• Voimansiirtojärjestelmä: 3 x kiilahihna A.49 (13 x 1278 LP)
• Äänitaso vastaavasti 2006/42/EC: Tyhjäkäynti: 79 dB, Kuormituksen alaisena: 85 dB
