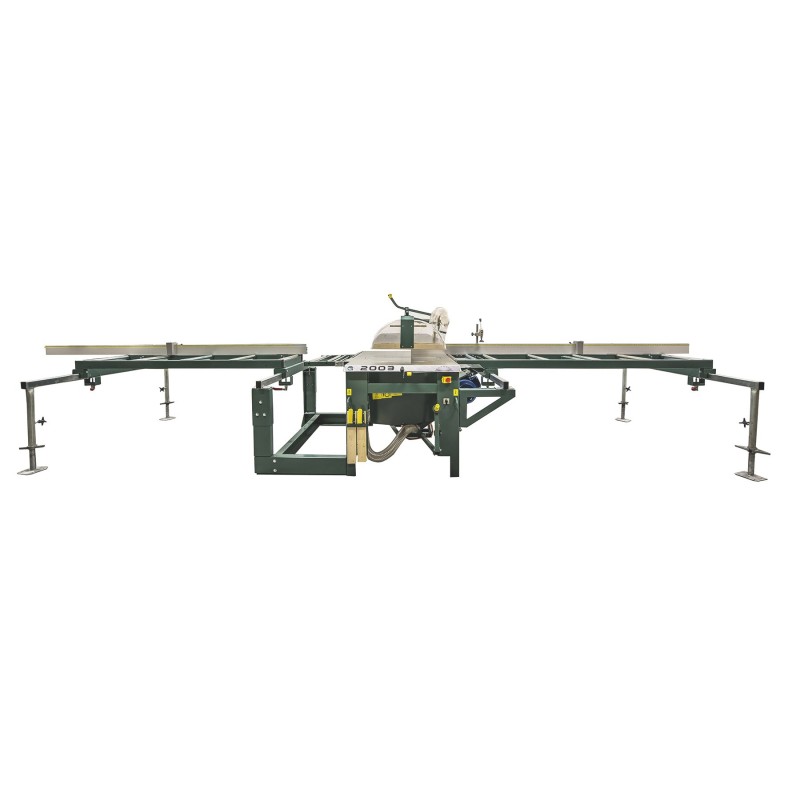

Ehitussaag Gjerde 2003, 7,5 kW, 400V

Gjerde 2003 – rasketehniline jõud puidutööstuses

Gjerdesagen® 2003 on Gjerde tootesarja raskekaaluline mudel, mis on loodud vastu pidama ka kõige nõudlikumates töötingimustes.

See on ideaalne statsionaarseks kasutamiseks puidutööstuses, näiteks palkmajade ehitamisel, fermide tootmisel ning igal pool, kus on vaja võimast ja vastupidavat saepinki suurte mõõtmete lõikamiseks.

Seadet on lihtne kasutada – mõlemale küljele on võimalik paigaldada tugevaid reguleeritavaid rull-laudu, mis võimaldavad töödelda suuremõõtmelisi toorikuid.

Lisavarustusena on saadaval ka laserjoon, mis aitab täpselt näha lõikesuuna asukohta – tagades täpse ja kiire töö.

STANDARDVARUSTUS

• Kuppel 3 mm polükarbonaadist koos tolmuärastusühendusega (Ø 80 mm)
• Saeketas Ø 550 mm – Z54
• Lõikevahe hoidja (spaltekniv)
• Mootor piduriga
• Rullmehhanism
• Juhtsiin mõõdulindi ja kiirühendusega
• Tugirull
• Fikseeritud lõppstoppide süsteem enimkasutatavate nurkade jaoks

LISAVARUSTUS

• Reguleeritav rull-laud paremale, 2,6 m
• Reguleeritav rull-laud vasakule, 2 m
• Tugipukk reguleeritavale ja fikseeritud rull-lauale
• Alumiiniumist piiraja 3 m või 5 m (paremale/vasakule küljele)
• Pikenduslaud 2 m (paremale/vasakule küljele)
• Laastueemaldussüsteem
• Laserjoon lõikeasendi täpseks näitamiseks

TEHNILISED ANDMED

• Töölaua mõõdud: 920 mm x 1350 mm
• Töökõrgus: 900 mm
• Kaal: 350 kg
• Saeketas: kõvasulamhammastega (Z=54) 550 mm x Ø 30 mm x 3,2 mm
• Lõikevahe hoidja: Karastatud teras: 3,5 mm
• Lõikesügavus: 200 mm @ 90° (vertikaalselt), 135 mm @ 45° (kalde all)
• Mootor: 3-faasiline: 7,5 kW, 400 V
• Mootori pöörded: 2800 p/min
• Spindli kiirus: 1650 p/min
• Perifeerne kiirus: 47 m/s (standardketas)
• Toitekaabel: 5 x 2,5 mm²
• Kaitsme suurus: 32 A
• Mootorikaitse: 10 A
• Mootoril termokaitse
• Ülekandesüsteem: 3 x kiilrihm A.49 (13 x 1278 LP)
• Müratase vastavalt 2006/42/EC: Tühikäik: 79 dB, Koormuse all: 85 dB

Varuosade joonis (klikka siia)

Lisavarustuse joonis (klikka siia)

Kasutusjuhend (klikka siia)
