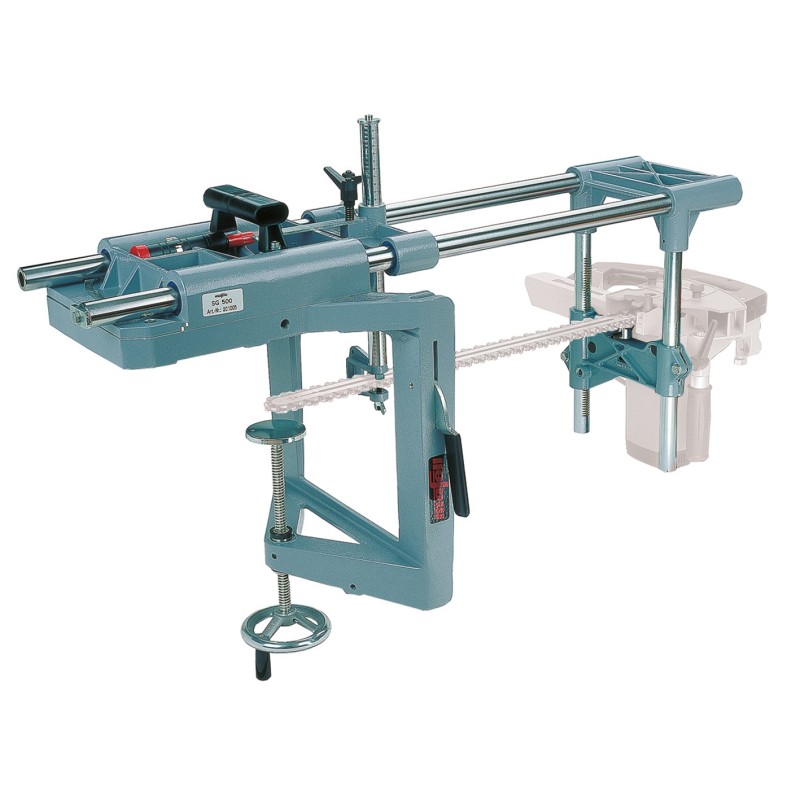

Пазовое устройство MAFELL SG 500 для цепного долбёжника LS 103 Ec

MAFELL SG 500 позволяет цепному долбёжнику LS 103 Ec работать по-настоящему глубоко: пазы глубиной до 500 мм, длина каждого врезания – 50 мм. Устройство идеально подходит для крупноразмерного фрезерования в массивной и клеёной древесине, например под стальные пластины и скрытые соединители.

Прочная, жёсткая на кручение направляющая рама обеспечивает точную подгонку пазов. Угол направляющей регулируется до 45° в обе стороны, что обеспечивает универсальность применения.

В комплект входят три направляющие вставки (3, 5 и 7 мм), которые вставляются в передний конец направляющей шины. Это позволяет расширить паз во втором проходе, при этом установленная вставка предотвращает уход цепи в ранее выбранный паз.

Входящее в комплект зажимное устройство с шириной зажима до 300 мм надёжно фиксирует раму на заготовке.

Примечание: цепной долбёжник LS 103 Ec и цепные комплекты не входят в комплект и приобретаются отдельно.

Продукция MAFELL производится в Германии под строгим контролем качества.

Технические характеристики

• Глубина паза вертикально: 500 мм
• Ширина паза: 10–17 мм
• Длина паза: 50 мм
• Наклон: до 45° в обе стороны
• Вес: 31,4 кг
• Совместимость: цепной долбёжник MAFELL LS 103 Ec

Комплект поставки

• 3 × направляющие вставки 3, 5 и 7 мм
• 1 × зажимное устройство, макс. ширина зажима 300 мм (номер для заказа 039602)
• 1 × прижимной пресс (номер для заказа 076158)
