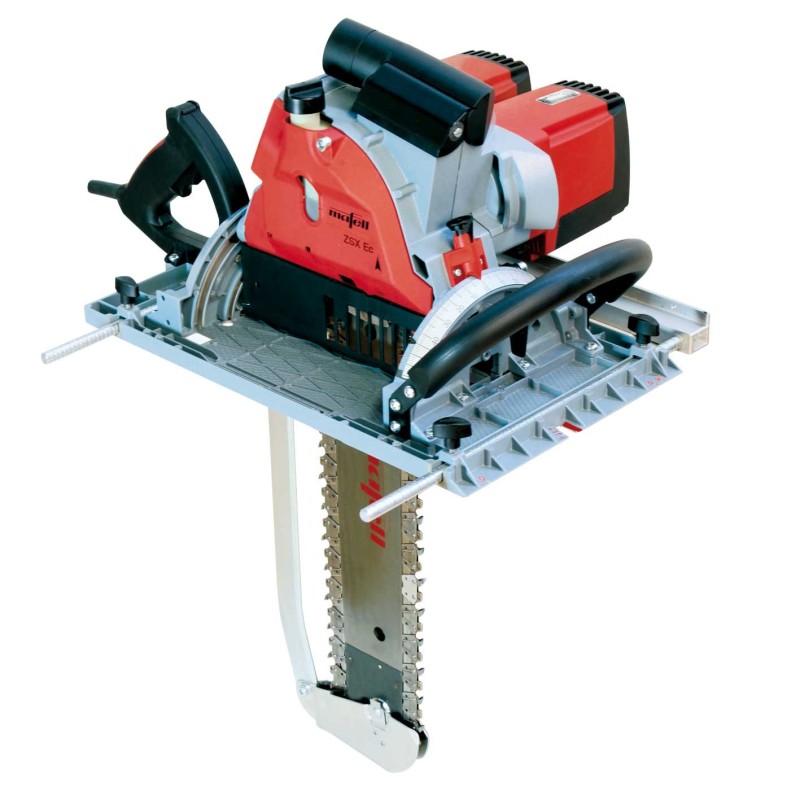

MAFELL ZSX TWIN Ec staliaus grandininis pjūklas

MAFELL ZSX TWIN Ec yra galingas dviejų variklių staliaus grandininis pjūklas, sukurtas didelių matmenų medienos konstrukciniams elementams ir reikliems profesionaliems medienos konstrukcijų darbams. 400 mm pjovimo gylis ir 6000 W nominali įėjimo galia užtikrina reikiamą našumą atliekant gilius išilginius ir skersinius pjūvius masyvioje bei klijuotoje medienoje.

ZSX TWIN Ec pagrindą sudaro du 3000 W varikliai. Jie veikia lygiagrečiai, maitinami iš dviejų atskirų 230 V fazių tinkamo trifazio maitinimo tinklo. Taip reikalinga galia paskirstoma dviem grandinėms, o ne visa apkrova tenka vienai 230 V grandinei.

Pjūklą galima tiksliai pakreipti nuo -15° iki +60° pagal integruotą skalę. Tai leidžia atlikti įvairius kampinius pjūvius ir tiksliai bei kontroliuojamai nustatyti kampą.

Svarbus privalumas medienos konstrukcijų darbuose yra vertikaliai išdėstytas pjovimo mechanizmas. Jis leidžia greitai ir tiksliai atlikti kampines išpjovas bei dalinius įlaidus, neapverčiant didelių medienos konstrukcinių elementų. Tai ypač naudinga apdorojant masyvius medienos sienų elementus ir didelius ruošinius.

ZSX TWIN Ec tinka išilginiams ir skersiniams pjūviams bei išpjovoms tokiose medžiagose kaip masyvi mediena ir klijuota mediena. Tiksliems kreipiamiems pjūviams pjūklą galima naudoti su esama MAFELL F kreipiamųjų bėgelių sistema. Pertinax kreipiklis kompensuoja kreipiamojo bėgelio storį ir užtikrina tinkamą aukštį dirbant su bėgeliu.

Pjaunant iki 400 mm gyliu susidaro labai didelis drožlių kiekis. Todėl ZSX TWIN Ec galima naudoti ir su drožlių ištraukimo sistema. Be plataus ZSX 400 / HM priedų asortimento, pjūklui skirta specialiai sukurta TWIN HM 400 kietmetalio išilginio pjovimo grandinė, užtikrinanti kokybiškus išilginius pjūvius.

Įrenginys tiekiamas su specialiu transportavimo vežimėliu, kuris palengvina šio didelio profesionalaus pjūklo perkėlimą ir transportavimą darbo vietoje.

Techniniai duomenys

• Pjovimo gylis: 400 mm
• Pjovimo gylis 15° kampu: 386 mm
• Pjovimo gylis 30° kampu: 346 mm
• Pjovimo gylis 45° kampu: 282 mm
• Pjovimo gylis 60° kampu: 199 mm
• Pakreipimo diapazonas: -15° iki +60°
• Nominalus tuščiosios eigos greitis: 3600 aps./min
• Nominali įėjimo galia: 2 × 3000 W / iš viso 6000 W
• Variklis: universalūs varikliai
• Įtampa / dažnis: 230 V / 50 Hz
• Svoris: 24,2 kg
• Prekės kodas: 961601

Komplektacija

• 1 × TWIN HM 400 kietmetalio išilginio pjovimo grandinė, prekės kodas 006977
• 1 × HM 400 smulkaus pjovimo grandinė, prekės kodas 006972
• 1 × ZSX-TWIN Ec transportavimo vežimėlis
• 1 × kreipiklis darbui su kreipiamuoju bėgeliu, prekės kodas 205934
• 1 × MAFELL lygiagrečioji kreipiančioji, prekės kodas 204591
• 1 × 6 mm kombinuotas raktas
• 1 × 13 mm veržliaraktis, prekės kodas 093008
• 1 × 10 m maitinimo kabelis
