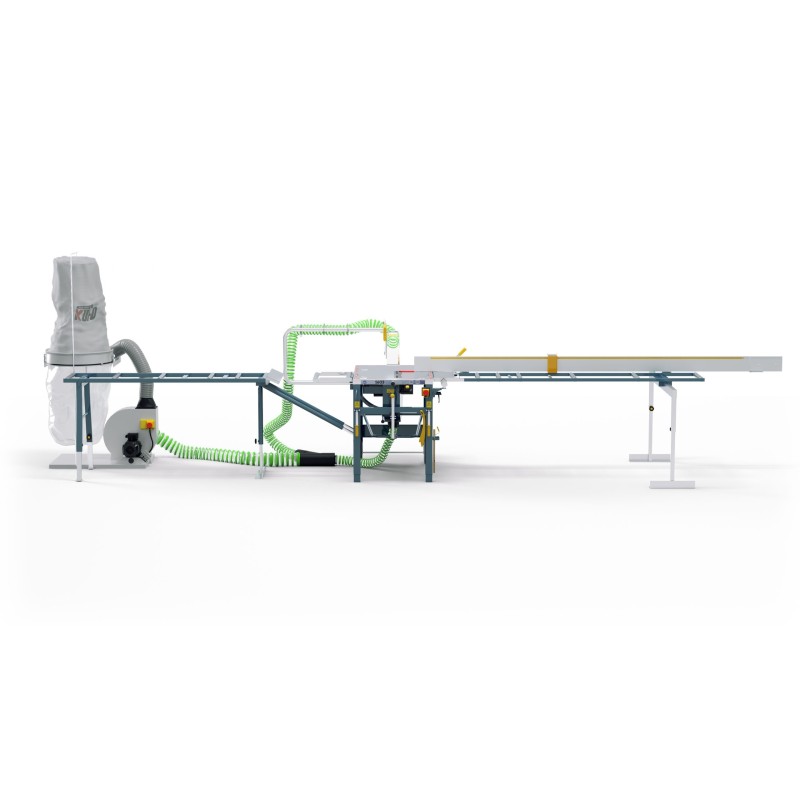

Gjerde 1603 – patikimas pasirinkimas statybvietei

Gjerdesagen® 1603 yra patikimas darbinis gyvūnas statybos ir pramonės sektoriuose – didelio pjovimo gebėjimo ir itin stabilios konstrukcijos. Visos funkcijos yra lengvai prieinamos ir ergonomiškai išdėstytos vartotojui.

Pjūklas įrengtas galingu 3,6 kW varikliu, kurio perjunkiama maitinimo įtampa leidžia naudoti tiek 230 V, tiek 400 V 3 fazės maitinimą. Greitojo sujungimo kreipiančioji geležinkelis užtikrina lengvą montavimą ir išmontavimą be įrankių.

Veiksmingam dulkių šalinimui yra įrengti jungtys: Ø100 mm pjūklo korpuso ir Ø50 mm plastikinio viršutinio apsaugo – tinkamos sujungimui su trąšų šalinimo sistema.

STANDARTINĖ ĮRANGA

• Polikarbonato gaubtas 3 mm su dulkių šalinimo jungtimi (Ø 50 mm)
• Pjūklo diskas Ø 400 mm – Z40
• Pjovimo tarpo laikiklis (spaltekniv)
• Variklis su stabdžiu
• Ruloninis mechanizmas
• Vadovėlinė geležinkelis su matuokliu ir greituoju sujungimu
• Palaikymo ritinys
• Reguliuojami cinkuoti kojų pratęsimai
• Fiksuota galinių sustojimų sistema dažniausiai naudojamuose kampuose

PAPILDOMA ĮRANGA

• Reguliuojama ruloninė lentelė su atraminiu bloku
• Aliuminio ribotuvas 2,6 m su medžiagos stoperiu
• Fiksuota ruloninė lentelė
• Teleskopinis pratęsimas iki 3,8 m reguliuojamai pusiai
• Fiksuota ruloninė lentelė
• Aliuminio ribotuvas 3 m fiksuotai pusei
• Transportavimo ratukai
• Trąšų šalinimo sistema

TECHNINIAI DUOMENYS

• Darbastalio išmatavimai: 640 mm x 930 mm
• Darbo aukštis: 850 – 900 mm
• Svoris: 139 kg
• Pjūklo diskas: medžiaga: kietlydžio dantys (Z=40) 400 mm x Ø 30 mm x 2,5 mm
• Pjūklo tarpo laikiklis: nusidėvėjimui atsparus plienas 3,0 mm
• Pjovimo gylis: 148 mm @ 90° (statmenas pjūvis), 90 mm @ 45° (pasviręs pjovimas)
• Variklis: 3 fazės: 3,6 kW, 230 V / 400 V
• Variklio greitis: 2800 rpm
• Sukimo greitis: 2200 rpm
• Periferinis greitis: 48 m/s (standartinis diskas)
• Maitinimo kabelio rekomendacijos: 230 V: 4 x 1,5 mm²; 400 V: 5 x 1,5 mm²
• Saugikliai: 16 A
• Variklio apsaugos nustatymai: 230 V: 16 A; 400 V: 10 A
• Variklio termoapsauga
• Pavaros tipas: 3 x diržas XPZ 9,5 x 875 QP
• Triukšmo lygis pagal direktyvą 2006/42/EC: neapkrautas: 84,4 dB, apkrautas: 88 dB

Detalių brėžinys (spauskite čia)

Papildomos įrangos brėžinys (spauskite čia)

Naudotojo vadovas (spauskite čia)
