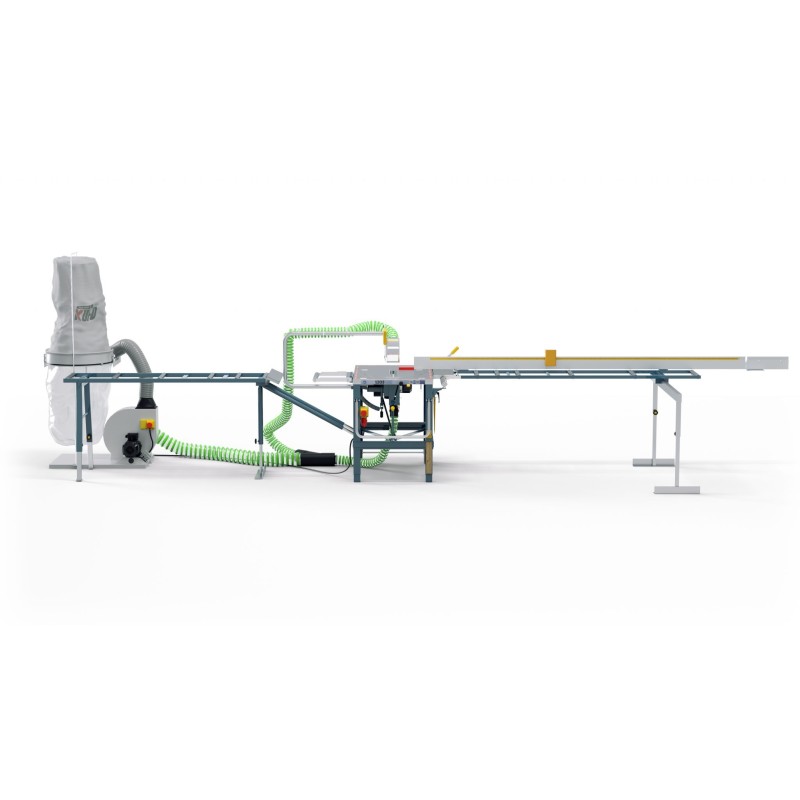

Statybų pjūklas Gjerde 1203, 3 fazės, 230V

Gjerdesagen® 1203 – Norvegijos namų statytojų mėgstamiausias, tinka visoms užduotims statybvietėje.

Pjūklas turi paprastą, greitai atjungiamą jungtį, leidžiančią greitai surinkti ir išardyti reguliuojamą riedlentę be įrankių, taip pat ją lengvai transportuoti.

Gjerdesagen® 1203 yra daugiausiai Norvegijoje parduodamas statybinis pjūklas. Jo antrinės rinkos vertė yra aukšta. Pjūklas aprūpintas fiksuotais stoperiais dažniausiai naudojamuose kampuose: 0, 45 ir 90 laipsnių.

Reguliuojama ir fiksuota riedlentė su aliuminio bėgiu padidina pjūklo talpą.

Pjūklas taip pat įrengtas Ø50 mm dulkių surinkimo angomis pabaigos pjovimo dėžutei ir plastikiniam viršutiniam dangčiui, kad būtų galima jungtis prie dulkių siurblių sistemų.

Techniniai duomenys

• Darbostalis: 520 mm x 780 mm
• Transportavimo aukštis: 650 mm
• Aukštis su kojomis: 880 mm
• Svoris: 95 kg
• Pjūklo diskas: Z=30, skersmuo: 300 mm, centrinė skylė: Ø 30 mm , dantų plotis: 3,2 mm, disko storis: 2,2 mm
• Pjovimo aukštis:
  • 104 mm 90° kampu (vertikaliai)
  • 70 mm 45° kampu (pasvirusi)
• Variklis:
  • 1-fazis: 2,2 kW-230 V
  • 3-fazis: 1,5 kW-230 V
  • 3-fazis: 1,5 kW-400 V
• Variklio apsisukimų skaičius: 2800 aps./min
• Špindelio greitis: 2700 aps./min
• Periferinis greitis: 43 m/s įprastu pabaigos pjūklu
• Laido matmenys:
  • 1-fazis 2,5 mm², rekomenduojamas maksimalus ilgis 20 m
  • 3-fazis 1,5 mm², rekomenduojamas maksimalus ilgis 20 m
• Apsaugos jungiklio dydžiai:
  • 1-fazis 16A
  • 3-fazis 10A
• Variklio apsaugos nustatymai:
  • 1-fazis 14A
  • 3-fazis 230V 9A
  • 3-fazis 400V 4,5A
• Variklyje yra terminė apsauga
• Pavaros:
  • 1-fazis 1 vnt. diržas XPZ 9,5 x 772 QP
  • 3-fazis 2 vnt. diržas XPZ 9,5 x 772 QP
• Triukšmo matavimas 2006/42/EC: be apkrovos: 83,6 dB, su apkrova: 87,5 dB

KOMPLEKTACIJA

• Kupolas iš 3 mm polikarbonato
• Dulkių siurblio jungtis Ø50 mm
• Pjūklo diskas Ø 300 mm – Z30
• Variklis su stabdžiu
• Atramų ritinys
• Vadovas-profilis su matavimo zona ir greita jungtimi
• Pašalinama pagrindinė konstrukcija

PAPILDOMA ĮRANGA

• Reguliuojama riedlentė su atramos koja
• Aliuminio profilis 2,6 m su medžiagos apsauga
• Fiksuota riedlentė
• Teleskopinis ištraukiamas šonas 3,8 m su reguliuojama šone
• Aliuminio profilis 3 m fiksuota šone
• Transportavimo ratukai
• Medienos atliekų rinkimo sistema

Atsarginių dalių brėžiniai (spustelėk čia)

Papildomos įrangos brėžiniai (spustelėk čia)
