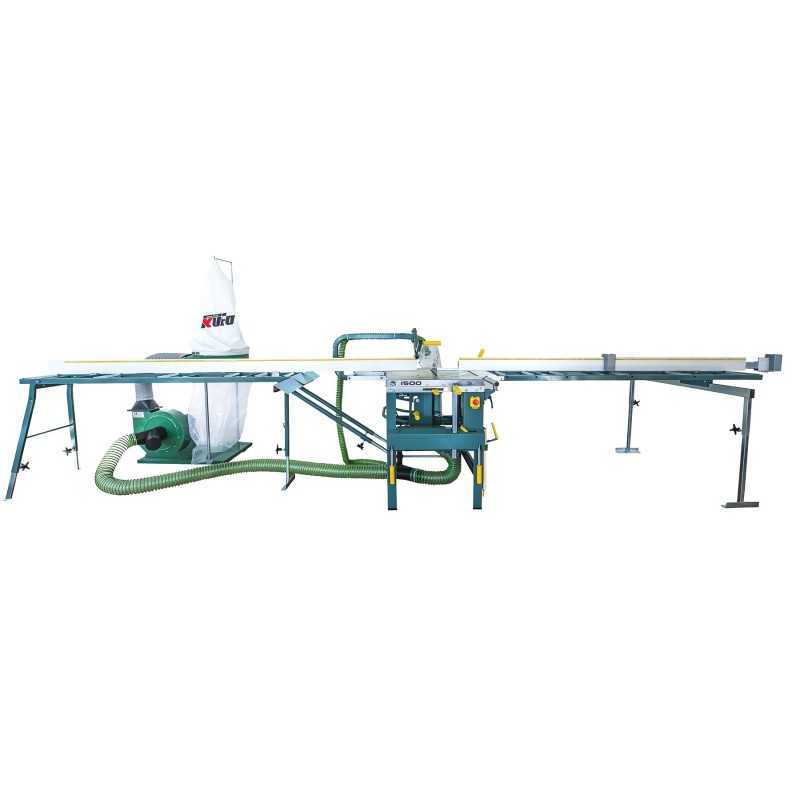

Gjerde 1500 MaxiCut maksimāla elastība un griešanas jauda

Gjerde 1500 MaxiCut – maksimāla elastība un griešanas jauda

Gjerdesagen® 1500 MaxiCut ir jaunākās paaudzes Gjerde zāģis ar pilnīgi jaunu zāģa diska kustības principu, kas nodrošina īpaši plašu griešanas diapazonu, izmantojot tikai pacelšanas sviru.

Tas ir viens no elastīgākajiem Gjerde zāģiem tirgū. Ātrās savienošanas vadcaurules ļauj ātri un bez instrumentiem veikt montāžu, regulēšanu un demontāžu. Iekārta aprīkota ar precīzu leņķa skalu uz grozāmās pamatnes, ergonomiski izvietotām vadības funkcijām, transportēšanas riteņiem, praktisku instrumentu kasti un no priekšpuses viegli pieejamu augstuma fiksatoru.

Ja nepieciešams vēl lielāks griešanas diapazons, iespējams izmantot regulējamu galdu. Putekļu un skaidu nosūkšanas pieslēgumi Ø100 mm pie zāģa diska korpusa un Ø50 mm pie plastmasas pārsega nodrošina efektīvu darba vietas tīrību.

Standarta aprīkojums

• 3 mm polikarbonāta aizsargkupols ar Ø50 mm nosūkšanas pieslēgumu
• Zāģa disks Ø360 mm – Z32
• Šķēlējasmens
• Rullīšu mehānisms
• Vadotne ar mērlenti un ātro savienojumu
• Motors ar bremzi
• Atbalsta rullis
• Vienkārša zāģa diska augstuma regulēšana
• Instrumentu kaste priekšējā panelī
• Transportēšanas riteņi

Papildaprīkojums

• Regulējams rullīšu galds ar atbalsta statīvu
• 2,6 m alumīnija atdure ar materiāla ierobežotāju
• Teleskopisks pagarinājums līdz 3,8 m
• Fiksēts rullīšu galds
• 3 m alumīnija atdure
• Skaidu un putekļu nosūkšanas sistēma

Tehniskie dati

• Darba galda izmērs: 650 × 790 mm
• Darba augstums: 885 mm
• Svars: 124 kg
• Zāģa disks: cietsakausējuma zobi, Z=32, 360 × Ø30 × 2,5 mm
• Šķēlējasmens: rūdīts tērauds, 3,0 mm
• Griešanas dziļums: 104 mm pie 90°, 80 mm pie 45°
• Motors: 3 fāzes, 2,2 kW, 400 V
• Motora apgriezieni: 2700 apgr./min.
• Perifērijas ātrums: 49,5 m/s
• Ieteicamais barošanas kabelis: 3 fāzes, 2,5 mm², maks. 20 m
• Drošinātāji: 3 fāzes, 10 A lēnie
• Motora aizsardzības iestatījums: 3 fāzes 400 V – 7 A
• Motora termiskā aizsardzība: ir
• Trokšņa līmenis saskaņā ar Direktīvu 2006/42/EC: 85 dB tukšgaitā, 87,5 dB slodzē
• Sertifikācija: CE, Dānijas Tehnoloģiskā institūta apstiprinājums
